GRAPHIC DIVISION

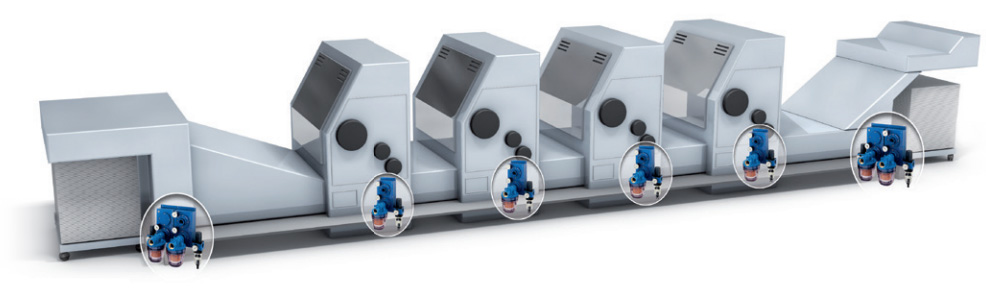

Una división gráfica totalmente orientada al sector de la gráfica y de la impresión, capaz de proponer soluciones tecnológicas innovadoras y ventajosas bajo todos los puntos de vista: grandes prestaciones, fiabilidad, duración y economía operativa. Entre los productos más representativos de la línea Graphic Division se encuentran:

  • Bombas neumáticas de aspiración y soplantes Basadas en el principio de Venturi, son capaces de aspirar y soplar en función de las reales exigencias y representan una verdadera evolución con respecto a las tradicionales bomba para vacío de paletas rotativas. Poseen una excelente relación entre cantidad de aire consumido y el aspirado (o generado) aventajando los consumos operativos. Ofrecen la posibilidad de regular el nivel de vacío (o de presión) y el caudal, en función de la presión del aire de alimentación. Son altamente livianas, silenciosas y no producen calor. La excelente filtración del aire comprimido de alimentación y del aire aspirado, permite insuflar aire sin vapores de aceite, condensaciones de agua o impurezas entre las hojas de papel a separar y en el ambiente de trabajo, sin ningún problema de contaminación.
  • Cilindro en vacío Combinados con ventosas, se aconsejan para la separación de las hojas de papel o de plástico; poseen una elevada velocidad de intervención, la compensación automática de la altura, la antirotación del vástago y la notable facilidad de fijación.
  • Ventosas específicas para el sector gráfico

Bajo consumo de aire y peso reducido. Funcionamiento silencioso y ausencia total de calor. Máximo respeto del ambiente de trabajo y mínimo mantenimiento.

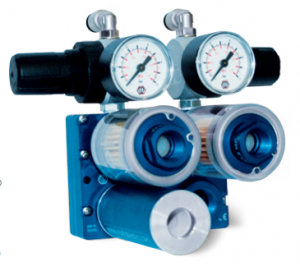

PEQUEÑAS BOMBAS NEUMÁTICAS DE ASPIRACIÓN BA Y SOPLANTES BS

  • Basadas en el principio de Venturi, no producen calor
  • Reducidas dimensiones en relación con sus prestaciones técnicas
  • Alimentadas con aire comprimido con una presión que varía de 1 a 5 bares
  • Posibilidad de regulación del nivel de vacío y del caudal, en función de la presión del aire de alimentación
  • Succión máxima del 85% y un caudal de aspiración comprendido entre 2 y 18 m³/h para las bombas BA, una presión máxima de 0,7 bar y un caudal de soplado comprendido entre 2,7 y 31 m3/h para las bombas BS
  • Filtro con cartucho microporoso en la aspiración
  • Todas con silenciador integrado; las bombas BA tienen además un silenciador SSX en la conexión de descarga
  • Requiere un mantenimiento reducido y una sencilla limpieza periódica del filtro

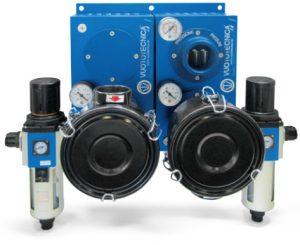

BOMBAS NEUMÁTICAS DE ASPIRACIÓN BA Y SOPLANTES BS

  • Son alimentadas con aire comprimido con una presión que varía de 1 a 6 bares
  • Posibilidad de regulación del nivel de vacío, de la presión de soplado y del caudal, en función de la presión del aire de alimentación ES
  • Máximo grado de vacío de -90 KPa y un caudal de aspiración comprendido entre 15 y 320 m³/h para las bombas BA, una presión máxima de 0,8 bar y un caudal de soplado comprendido entre 18 y 31 m3/h para las bombas BS
  • Dotadas de serie con filtros de aspiración con cartuchos microporosos y filtro-reductor de presión para el aire de alimentación
  • Requiere un mantenimiento reducido y una simple limpieza periódica de los filtros

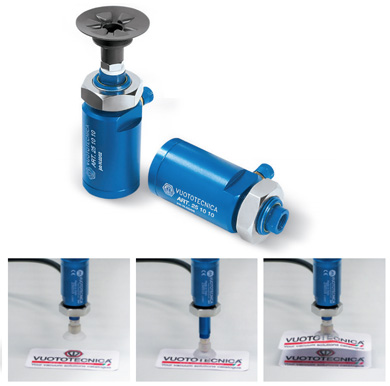

CILINDRO EN VACÍO

  • Generando el vacío en la cámara anterior del cilindro, el vástago, unido al pistón, sale venciendo la fuerza de contraste del muelle
  • Montajdo na ventosa en el vástago agujerado del cilindro y generando el vacío, esta será desplazada con rapidez para ponerse en contacto con el objeto a sujetar, lo levantará automáticamente y lo retendrá todo el tiempo que el vacío esté conectado
  • Los cilindros en vacío combinados con ventosas, se aconsejan para la sujeción de pequeños objetos elaborados, estampados para termoformados, para la separación de hojas de papel, de contrachapado, de chapas finas, etc. para la recogida de circuitos estampados
  • Ciclos breves y rápidos, gestionados por una sola válvula para la interceptación del vacío
  • Compensación automática de las alturas de los objetos a recoger y ninguna compensación sobre los mismos
  • Pistón antirotativo
  • Máxima facilidad de fijación
  • Dotados de un casquillo especial de tecnopolímero autolubricante que garantiza una gran duración
  • Completamente realizados con aluminio anodizado
  • Disponibles de diferentes tamaños
