Estos nuevos vacuostatos ABS son especialmente compactos y extremadamente ligeros para permitir su instalación en la máquina y cerca de su uso.
Estos aparatos, calibrados cuidadosamente, pueden suministrar valores de medida muy precisos. Los valores medidos se visualizan en la pantalla, por lo que no es necesario utilizar un vacuómetro.
Dos LEDS, uno rojo y otro verde, integrados en el panel de control, indican exactamente el estado de conmutación de las señales digitales y analógicas en la salida. Las salidas de conmutación son completamente independientes. Los puntos de conmutación dentro de los valores de las escalas, así como la histéresis de 0 a 100% del valor ajustado, se pueden programar fácilmente con los botones del panel de control.
También se pueden programar otras funciones adicionales, como la comparación entre dos valores, contactos NO y NC, selección de unidades de medida, bloqueo de los valores y funciones programadas, etc.
La conexión de vacío se puede realizar mediante una conexión con doble rosca G 1/8 «macho o M5 hembra. La conexión eléctrica para el art. 12 30 10 es de acoplamiento con conector roscado M8-4 pin; bajo pedido se puede suministrar cable de conexión PUR con conector axial o radial. El art. 12 30 10 A, por el contrario, ya dispone del cable de conexión PUR integrado de 2 metros de longitud. El campo de ajuste del vacuostato 12 30 10 es de 0 a -1 bar, con dos salidas digitales PNP configurables mediante Teach-In. El campo de ajuste del art. 12 30 10 A, aunque también entre 0 y -1 bar, es posible interconectarlo con lógicas externas, a través de una salida analógica de 1 a 5 voltios y dos salidas digitales PNP.
Esta serie de vacuostatos digitales son adecuados para medir y controlar aire seco y gases no corrosivos. Se recomiendan en todos aquellos casos en los que se requiera una señal cuando se alcancen los valores máximos y mínimos, ajustados por razones de seguridad, para iniciar un ciclo de trabajo, para el control de agarre de ventosas, etc. Además, con la función de histéresis es posible gestionar el suministro de aire comprimido a los generadores de vacío, permitiendo un considerable ahorro energético.
• Unidades de vacío autónomas, capaces de conectar completamente un sistema de sujeción por succión.
• El sistema de alimentación original del aire comprimido por medio de obturadores coaxiales, permite el aporte de grandes cantidades de aire tanto a los eyectores como al sistema de expulsión, garantizando una mayor rapidez de agarre y de separación de la carga “agarrada”
• El eyector de una sola etapa del cual están dotados, permite elevadas velocidades de vaciado, con relación a sus capacidades de aspiración y ciclos de trabajo cada vez más
rápidos
• Gestionan todas las funciones de una instalación de vacío para la manipulación por vacío: aspiración, control de sujeción ejecutada y liberación con contrasoplado, regulable en intensidad y duración
• Un vacuostato digital controla el aire comprimido de alimentación y el arranque del ciclo en toda seguridad
• El filtro de aspiración y la válvula de retención están integrados en los generadores
• Un regulador de flujo de tornillo, dosifica la cantidad el aire comprimido de expulsión.
• Un silenciador colocado en la descarga del aire gastado, reduce al mínimo el ruido
• Presión de alimentación máx: 4 bares
• Caudales de 3- 5- 8 y 12 m³/h
• Máximo grado de vacío: – KPa 90
• Un juego de cables con energy saving integrado, se suministra por encargo.
• Se aconsejan especialmente para el sector de la robótica industrial
Estos vacuostatos, encerrados en un robusto contenedor de ABS, están calibrados con precisión y compensados en temperatura, para proporcionar valores de medición muy precisos.
Los valores medidos se muestran en la pantalla principal de dos colores programable por el usuario en rojo y verde para establecer diferentes condiciones; los valores de ajuste se pueden ver fácilmente en una pantalla secundaria en el panel de control. Dos indicadores luminosos, relativos a las salidas 1 y 2, indican el estado de conmutación de las dos señales digitales y de la señal analógica, en la salida. Las salidas de conmutación son completamente independientes.
Los puntos de conmutación dentro de los valores de las escalas, así como la histéresis, se pueden programar fácilmente con los botones del panel de control.
También se pueden programar otras funciones adicionales como la comparación entre dos valores, contactos NO y NC, elección de la unidad de medida, bloqueo de valores y funciones programadas, etc.
La conexión de vacío puede realizarse a través de una conexión doble con rosca G 1/8″ macho o M5 hembra, mientras que la conexión eléctrica se realiza a través de un cable de datos extraíble y de rápida instalación, suministrado.
Esta serie de vacuostatos digitales son adecuados para medir y controlar aire seco y gases no corrosivos. Se recomiendan en todos aquellos casos en los que se requiera una señal cuando se alcancen los valores máximos y mínimos ajustados por razones de seguridad, para iniciar un ciclo de trabajo, para el control de agarre de ventosas, etc. Además, con la función de histéresis es posible gestionar el suministro de aire comprimido a los generadores de vacío, permitiendo un considerable ahorro energético.
RECORD SPEED, UNBELIEVABLE GRIP AND RELEASE: FAST VACUUM GENERATOR
Notice the speed at which the robot in the video transfers the ceramic tiles from one belt to another. It is crazy!
This is possible thanks to Vuototecnica FVG 5 vacuum generator.
The Fast Vacuum Generator ejector guarantees flexibility and reliability and at very high frequency, even on very short working-cycles (<30 msec), as you can see in the video.

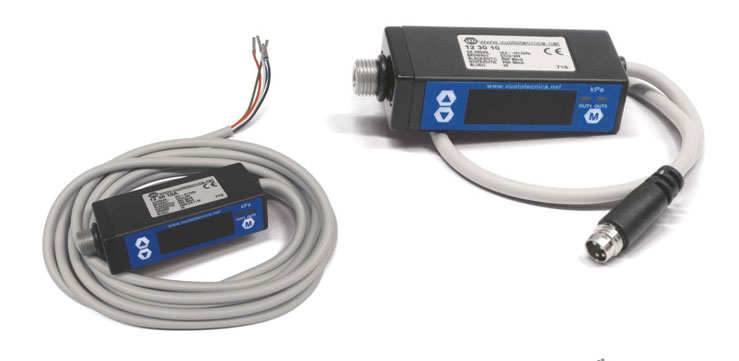

NEW VUOTOTECNICA DIGITAL VACUUM SWITCHES
The new digital vacuum switches 12 30 10 and 12 30 10A are perfect for the measurement and control of dry air and non-corrosive gases, they are ideal for signaling the achievement of maximum and minimum values: in all cases where there are reasons of security or to start and stop a working cycle, for example.
Thanks to the hysteresis function, it is then possible to manage the compressed air supply to the vacuum generators, with great energy savings.
